插座在如今的電子元件市場中規格眾多，如常用的dc插座規格類型有區分防水插座、普通插座、電腦插座、usb插座等規格分類，而dc插座應用較多在電腦顯示器專用電源的插座，其它規格不同的插座其應用也是不一樣的，如不是經常接觸插座的人員，那么對于dc插座三個引腳怎么用或其它規格的插座一些怎么應用以及如何接線等可能有所不了解，這也是很正常的，那接下來由小編為大家講解dc插座三個引腳怎么用及操作注意事項。

dc插座結構作用

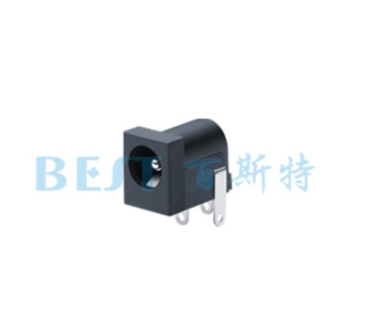

dc插座它是由絕緣基座、叉型接觸彈片、橫向插口、縱向插口、定向鍵槽組成，兩只叉型接觸彈片定位在基座中心部位，成縱橫向排列互不相連。叉型接觸彈片部位一端為接線口，表面外露在基座圓柱體頂面，供連接輸入電源軟線或軟纜用，叉型接觸彈片另一端由基體互連的兩只彈性臂組成。

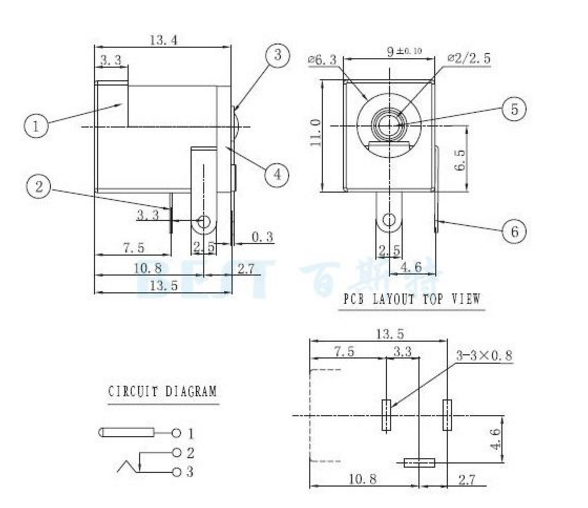

三個引腳dc插座005圖紙

dc插座三個引腳如何連接

dc插座一般有三個引腳組成，不過一般只用連兩個引腳就行了，dc插座引腳插口中心為正極，插口邊為負極。接單片機和插座鐵心相連的是接VCC，VCC正對管dc插座引腳接GND，側面那個引腳一般起固定作用，可以不連接(側面的那個引腳是用來接電池用的)側面的引腳和底下的引腳不插dc插座時狀態是聯通的。然后dc插座后面那個引腳接電路板地線，底下的那個引腳接電路板正極。(如用電池供電使用的時候，側面那個引腳接電池的正極)

dc插座操作注意事項

上述小編講解過dc插座三個引腳怎么用，最后講解下dc插座三個引腳怎么用的一些注意事項，dc插座三腳上面孔為地線，左零(N)右火(L)。通常單相用電設備，尤其是移動用電設備，應使用三芯插頭和與之配套的三孔插座。三孔插座上有專用的保護接零(地)插孔，在采用接零保護時，有人經常在插座底內將此孔接線柱頭與引入插座內的那根零線直接相連，這是極為危險的。因為萬一電源的零線斷開，或者電源的火線、零線接反，其dc插座外殼等金屬部分也帶有與電源相同的電壓，這就會引起導致觸電。所以，dc插座接線時應接地插孔與專用的保護地線相連。
